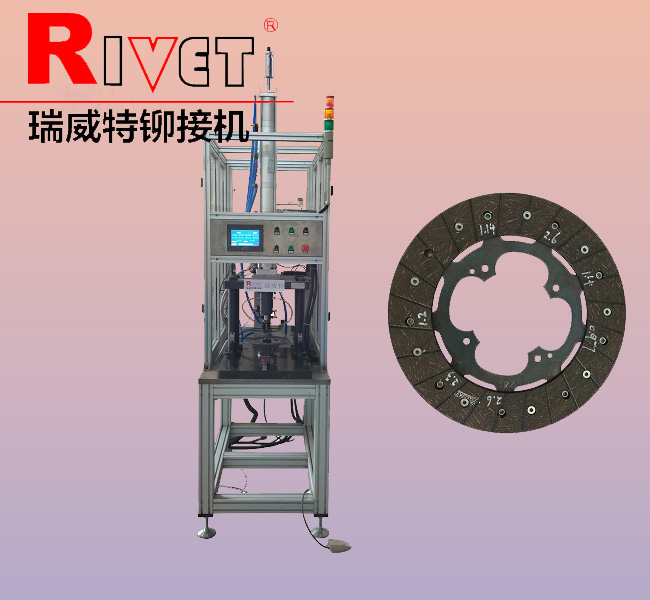

ZCM-PLC 离合器片铆接机（自动送料铆接机）

   本设备用于汽车离合器片的铆接。操作人员将工件组装后放入定位下导向杆中，踩下脚踏开关，铆钉自动送入铆钉孔中进行铆接，整个动作由PLC控制，铆钉动力由气动实现，其它动作由振动盘及气动执行元件完成。

加工范围及要求：

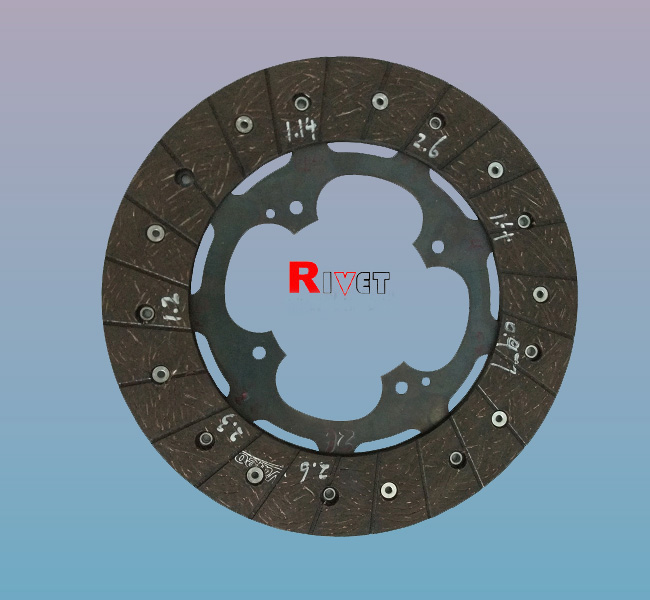

1.铆接的产品为从动盘波形片与摩擦片。

2.从动盘总成的外径尺寸范围为Φ228mm~Φ430mm。

3. 从动盘摩擦片与波形片铆接孔分度圆直径为Φ196mm~Φ370mm。

4. 波形片铆接孔直径5.2mm（0-0.15mm）;摩擦片铆接孔直径5.2mm(0-0.2):

5. 当从动盘总成摩擦片正反两面铆接为18个铆钉时，铆接总节拍少于55秒。

6. 铆后翻边均匀且不歪斜，用0.05mm厚塞尺检查铆钉翻边无间隙。

7. 铆接扭力计检测10件从动盘总成（共计180个铆钉）扭力均在1-1.75N.m范围内。

设备要求：

1.设备操作界面为中文。

2.上铆头中心导杆使用弹簧复位。

3.下铆头中心导杆使用气动伸出，导杆压力大小通过气压阀调节。

4.下铆头中心导杆的气动压力大于上铆头弹簧压力。

5.上下铆头使用寿命不少于5万次。

6.当设备发生故障时能够自动停机，并有声光报警。

7.设备主气缸使用**调压阀调接气缸压力，断气状态下，气缸头能够保持原

  位且不脱落。

8.设备主润滑部位增加自动黄油加注，如果手动润滑点则需有标记。

9.设备电源开关带锁，当关闭电源时可以锁住。

10.急停按钮带自锁功能，蘑菇头为红色，启动按钮为绿色。

设备操作流程：

1.开机，执行元件在原位，振动料盘通过铆钉检测开关的信号决定是否启动。

2.人工上料，离合器片提供接触开关检测有无料，防止误操作，踩下脚踏开关

3.铆接气缸下降，穿钉，铆接，摆动料道分隔料一次。

4.铆接气缸上升至原位，固定料道分隔料一次。

5.返回执行下次操作。
