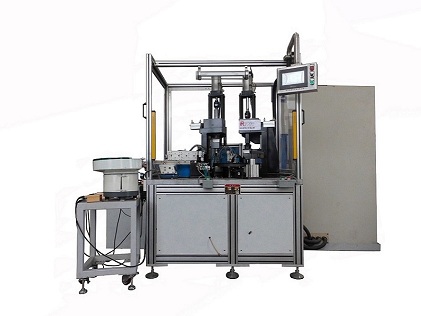

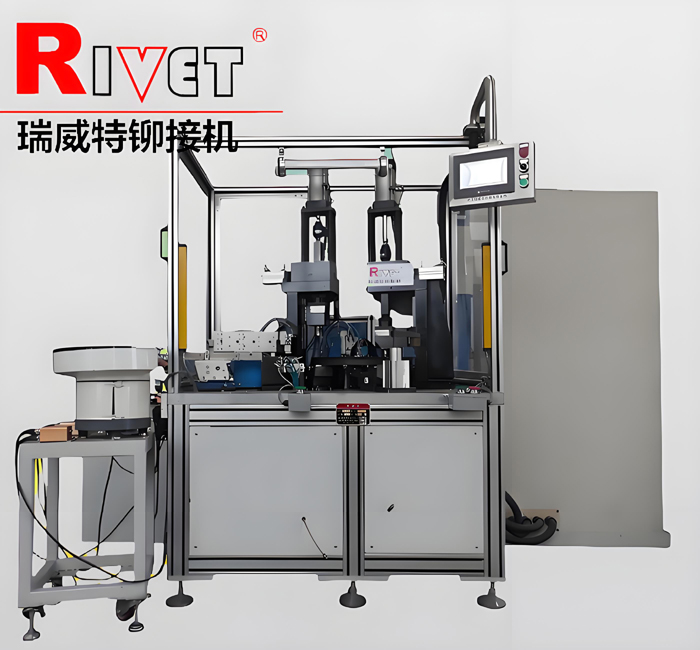

ZDM-2（汽车离合器片铆接机)

一、设备概述。

本设备的生产制造流程按照ISO9001:2000质量体系下运行，该设备用于

汽车离合器铆接工作。工件安放在回转盘上，由PLC可编程控制器集中控制产品的检测、铆接过程。

二、设备主要组成。

自动铆接系统主要由上钉机构、压钉机构、回转装置、铆接机、产品定位机构、平衡装置、漏料检测、铝型材防护框气动及电气部分组成。

A.上钉机构：

用以铆钉上料，由震动盘选钉气动机械将钉从震动盘送到大钢片与摩擦片孔内。

B.回转装置：

回转装置利用数控减速器，将旋转盘安装并固定在回转装置上完成度。

c.铆接机构

由普通铆接设备进行铆接，将原有BM6铆接机轴加长置于工作台下端、从下往上铆完成铆接工艺。

D.平衡装置

平衡装置利用滑块移动原理，伸出顶紧/锁紧分别有两组气缸完成。在铆接开始前顶紧旋转盘，

保证铆接时铆接力不在数控减速器上。

E.漏料检测

铆接漏料检测主要通过接触式传感器检测，检测铆钉是否有装到摩擦片与大钢片孔中。

F.电气部分/气动部分/防护框架

电气部分及气动装置布置于机床底座下方，参数调整显示触摸屏布置于机床上方，

电气元器件采取国外及台湾品牌，保证质量。

三、设备主要技术参数：


  ▲ 铆接压力              9Kn
  ▲ 转速               960r/Min
  ▲ 铆接行程           30mm
  ▲ 铆接速度           2s/40rmp
  ▲ 旋转重复精度         ±0.05mm
  ▲ 加工速度           2.4m/件
  ▲ 设备重量           <1T

四、设备主要操作步骤：

  1.通过工装将外环，内环及橡胶罩压入，并人工装入铆钉；

  2.将工件放入夹具中，固定；

  3.将工装支撑装入，楔紧装置动作开始顶住铆钉大端；

  4.铆接头移动，开始铆接；

  5.铆接结束后，铆接头退回，楔紧装置缩回，铆钉铆接结束；

  6.手动旋转分度；

  7.继续执行2.3动作；

  8.通过PLC设定铆接次数，计数满足数量后自动结束程序；

五、设备工作环境：

  1.电源380V 50HZ 三相交流电 四线制：

  2.环境温度10-40℃：

  3.相对湿度±85%：

  4.噪音±80分贝：

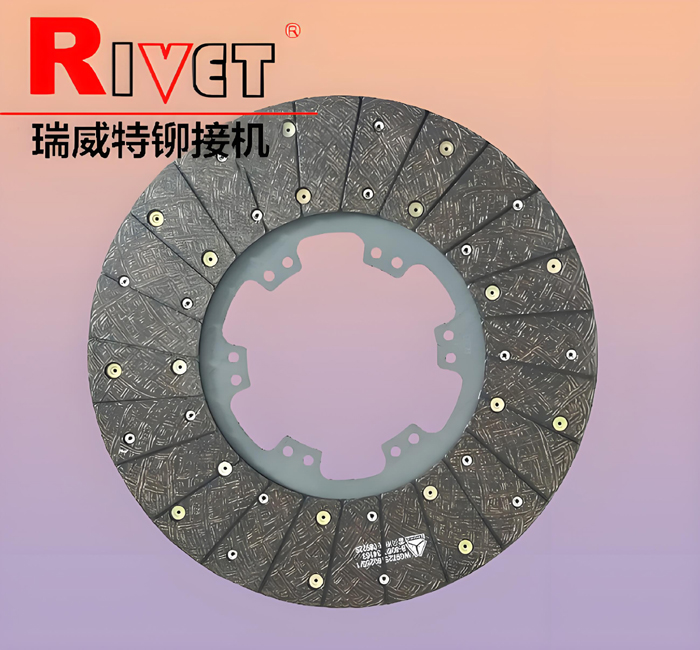

 铆接后样品
