数控气液增压无铆钉铆接机

机器特点：

■应用无铆钉连接技术

■电脑程控、操作方便**

■具有X、Z轴方向程序控制

■X轴行程3米(本图片即是3米)

■PLC程序控制

■单独放置电器控制箱

■工件自动定位夹紧

■工件自动送料

■可单点或多点铆接(本图片是双点)

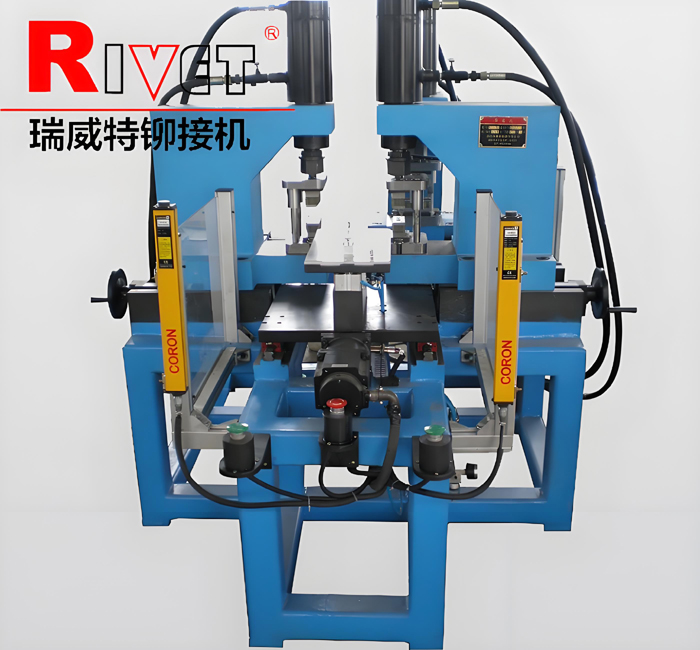

■可单头或多头设计(本图片是对称双头设计)

■全功能气控系统

■手动、半自动、自动切换

     气液增压无铆钉数控铆接机是无铆钉铆接机型。该机可设计铆接厚度为8mm，采用X轴单轴程序控制配以Z轴的气液增压缸。该机具有多种调整功能，其铆接行程、铆接压力、进给速度、铆接量都可调校，系统压力也可调节，充分保证合格的铆接效果。该机适用于同一工件上众多铆点铆接，省去多次调整、定位、对心工序，同时可对中心距保留合格的精度。也适用于大型，普通铆接机无法正常加工的领域。 该机型为订制品，可设计单头或多头和单点或多点工作式。

   我公司的无铆钉铆接机 有三种系列，分别为旋铆式无铆钉铆接机、液液增压无铆钉铆接机和气液增压式无铆钉铆接机，用于汽车、轻工、**机械、电器及家电、五金装饰等各类薄金属板件的连接，如： 汽车天窗.保险杠.排气管.油箱.制动器罩壳.车门.仪表框架.发动机支架.发动机罩壳.车尾盖板.冷却器.座椅.摇窗机.消声器.冰箱门.洗衣机壳体.风机壳体.复印机机座.计算机壳体.牙医机外壳等等产品的连接。

设备的组成：

◎液压铆接机单元主要由机架、油缸、铆模及移动座等组成，布置在工作台两侧， 根据不同工件由人工转动手轮趋动移动座，带动机头左右移动调整铆钉位置，单边调整距离150mm.

◎数控液压铆接单位机主要由机架、油缸、铆模、移动座等组成，布置在机器两端，该移动  座移动台、滚珠丝杆、直线导轨等构成并有步进电机驱动，X向行程400mm，定位精度   0.05mm.

 ◎数控工作台

    ①采用矩形导轨

    ②由步进电机带动丝杆驱动

    ③由行程开关确定零位

    ④移动行程为800mm

    ⑤定位精度为0.05mm

◎工件的定位夹具

     ★定位夹具安装在数控工作台上

     ★不同的工件采用不同的夹具，工件安装简易、快速、安全。

     ★夹具的更换及安装方便、简单。

◎液压系统

     ＊ 系统压力4.5MPa ,增压压力31.5MPa

          ＊ 电机功率5.5Kw

          ＊ 高压缸输出压力250Kn (可调）

◎控制系统：整个系统由PLC可编程序控制器进行集中控制，控制项目主要包括如下。

    * 整个设备的工作流程和顺序

           * 工作台的移动量

           * 数据输入与修改

           * 安全保障系统

           * 零位基准等

◎设备主要构件品牌

     ★PLC及模块             西门子

  ★定位模块              西门子

     ★直线导轨机滚珠丝杆       台湾上银

     ★步进电机驱动器         深圳白山

     ★液压站               瑞威特

     ★油缸及铆模            瑞威特

     ★安全光幕              皇冠

     ★触摸屏               台湾威伦
