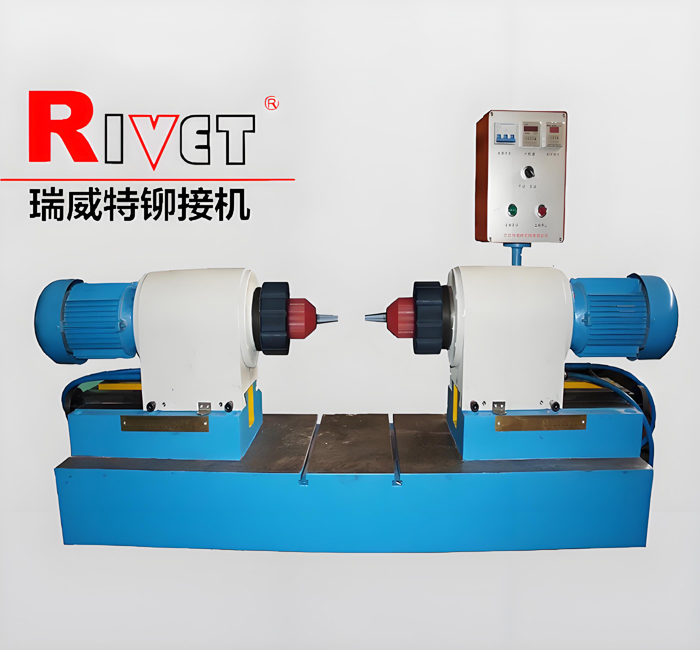

BM9D （摆辗对铆机）

机器特点：

■卧式摆辗双头铆接机
■铆接直径Φ9mm（实心钢铆钉）
■液压驱动，无级调压
■旋转部分外罩防护
■可预留液动同步夹具油口
■铆接时间设定，手动、自动、切换
■操作轻松方便

技术参数：

▲铆接铆钉直径范围                      Φ1~Φ9mm (实心45#钢铆成平头）
▲铆接压力                                     30Kn
▲油泵允许输出压力                     2.5MPa
▲铆头工作行程                               30×2mm
▲铆头距离                                      280mm
▲工作头粗调移动距离                 100mmx2
▲铆头伸出长度                              标准50mm
▲铆头中心到床身导轨表面距离    160mm
▲工作台尺寸                                 1055mm×200mm
▲功耗                                           2.6Kw

▲液压油牌号                                46# ISO （夏季68#）

▲油泵电机转向                             顺时针（俯视）
▲外形尺寸                                   1700mm×650mm×300mm
▲机床净重                                   350Kg
