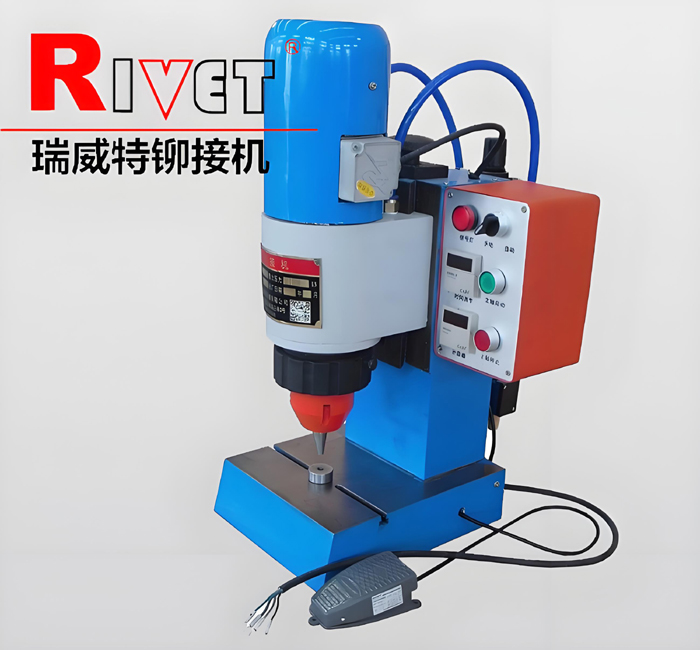

JM3TQ-B(气动台式径向铆接机）

机器特点：

■轻巧台式气动设计

■铆接直径Φ3mm（实心钢铆钉）

■机头可上下调整

■气压驱动，无级调压

■双向速度无级调节

■旋转部分外罩防护

■加宽工作台，全功能电控

■铆接时间设定，手动、自动、切换

技术参数：

▲铆接铆钉直径范围            Φ3mm(实心45#钢铆成平头）

▲铆接压力                  5Kn

▲铆头工作行程               20mm

▲铆头到工作台距离             80mm

▲工作台粗调升降距离           80mm

▲工作台中心定位孔直径         Φ10mm

▲喉深                    105mm

▲铆头伸出长度               标准50mm

▲工作台尺寸                 240mm×306mm

▲功耗                    0.18Kw

▲外形尺寸                 330mm×300mm×630mm

▲机床净重                 70Kg

▲气源要求                 压力4-5kgf/cm2  流量0.04立方米/分钟

径向铆接机铆头运动轨迹
