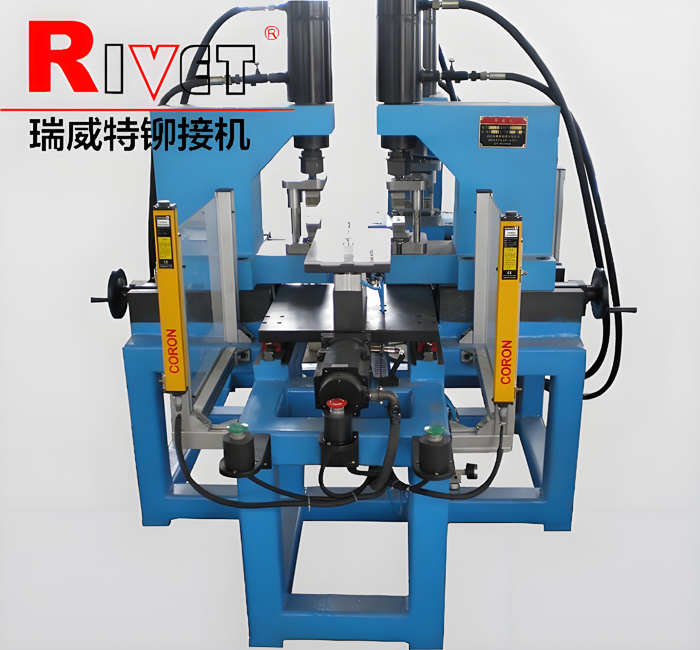

WMJY-25 (数控液压增压无铆钉铆接机）

机器特点：

■应用无铆钉连接技术

■电脑程控、操作方便

■具有X、Z轴方向程序控制

■X轴行程3米(本图片即是3米)

■PLC程序控制

■单独放置电器控制箱

■工件自动定位夹紧

■工件自动送料

■可单点或多点铆接(本图片是双点)

■手动、半自动、自动、切换

    液压增压无铆钉数控铆接机是无铆钉铆接机型。该机可设计铆接厚度为8mm，采用X轴单轴程序控制配以Z轴的气液增压缸。该机具有多种调整功能，其铆接行程、铆接压力、进给速度、铆接量都可调校，系统压力也可调节 。该机适用于同一工件上众多铆点铆接，省去多次调整、定位、对心工序，同时可对中心距保留精度。也适用于大型，普通铆接机无法正常加工的领域。 该机型为订制品，可设计单头或多头和单点或多点工作式。

◎数控工作台

    ①采用矩形导轨

    ②由步进电机带动丝杆驱动

    ③由行程开关确定零位

    ④移动行程为800mm

    ⑤定位精度为0.05mm

◎工件的定位夹具

     ★定位夹具安装在数控工作台上

     ★不同的工件采用不同的夹具，工件安装简易、

     ★夹具的更换及安装方便、

◎液压系统

    ＊ 系统压力4.5MPa ,增压压力31.5MPa

          ＊ 电机功率5.5Kw

          ＊ 高压缸输出压力250Kn (可调）

◎控制系统：整个系统由PLC可编程序控制器进行集中控制，控制项目主要包括如下。

   * 整个设备的工作流程和顺序

           * 工作台的移动量

           * 数据输入与修改

           * 安全保障系统

           * 零位基准等

◎设备主要构件品牌

      ★PLC及模块             西门子

  ★定位模块               西门子

     ★直线导轨机滚珠丝杆     台湾上银

     ★步进电机驱动器         深圳白山

     ★液压站                 瑞威特

     ★油缸及铆模             瑞威特

     ★安全光幕               皇冠

     ★触摸屏                台湾威伦
