无铆钉铆接模具及原理

无铆钉连接工艺的原理：即通过使用连接模具，在一个冲压过程中，利用材料自身的可塑性，在挤压处形成一个相互镶嵌的圆点或者矩形点，由此将2层或多层板件连接起来。

无铆连接技术包括铆接设备和铆接模具两大类。

1)设备分铆接专机和铆接手钳两大类

    a、 铆接专机分为：

              落地型铆接设备

             手持型铆接手钳

             铆接单元组合模块

    b、铆接手钳分为

             增压式手钳

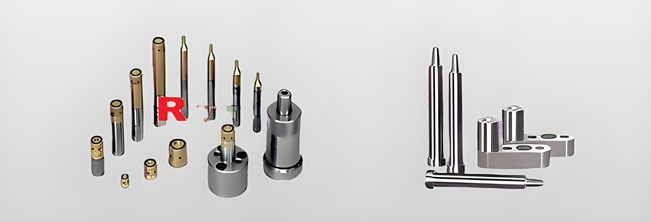

2)模具分圆形模具和矩形模具

     Ø圆形模具形成圆形的连接点，外形美观，内应力均布。主要适用于软质材料或薄型材料的连接。

     Ø 矩形模具形成的矩形点连接复合了切割和变形的工艺过程。主要适用于硬质材料或不锈钢板件的连接，板厚差异的组合材料。

无铆连接与传统工艺（焊接、粘胶、拉铆）相比较，具有以下优点：

 * 低能耗。无铆连接不需要消耗原料和辅材，耗用的成本只有点焊的50%左右。

* 价格便宜耐用，结构简单，便于维护。跟传统设备价格差不多。传统设备易老化，不便维护。

* 连接处外形美观，不需要表面处理。焊接表面有疤痕，需要作（打磨、抛光等）表面处理。粘胶连接是使用一种粘胶，工件腐蚀较严重。

* 连接强度，连接点质量可以无损伤检测。

* 无铆钉连接模具使用寿命长。平均使用次数达5万~10万次。

* 工艺简单，不需要预先或事后处理（如冲孔、表面处理）。

* 解决了传统工艺不能对铝、镁、钛等金属材质进行连接的难题。

* 表面有镀层或漆层的工件表面不会损坏，可以对多层或有夹 层的材料进行连接。传统工艺会破 坏表面镀层。

* 工作效率理想，工作中没有噪音，没有烟尘污染，环境环保。焊接工艺噪音大、有烟、火花、尘排放。

    这种工艺由于低成本、操作简单、在市场倍受青睐。已广泛应用在家电行业：
