数控铆接机|汽车缸盖铆接机|引擎盖铆接机|汽车发动机罩铆接机

产品分类: 数控铆接机系列

JM12-PLC (汽车缸盖铆接机)机器特点:应用自动化技术,电脑程控、操作方便可靠,具有X、Y、Z轴方向程序控制,12.1寸液晶触摸式彩屏,工件自动定位夹紧,数字式压力传感器,多处安全传感器,可单头或多头设计,全功能液压站。手动、半自动、自动任意切换,显示当前工作压力,全机铝合金有机玻璃安全罩,远程自动卸荷,延时自动关机,可预留液压同步夹具接口数控铆接机|旋铆机|铆钉机是我公司按照客户要求制

订购热线:13971118161、 13477091310

立即咨询
产品详情

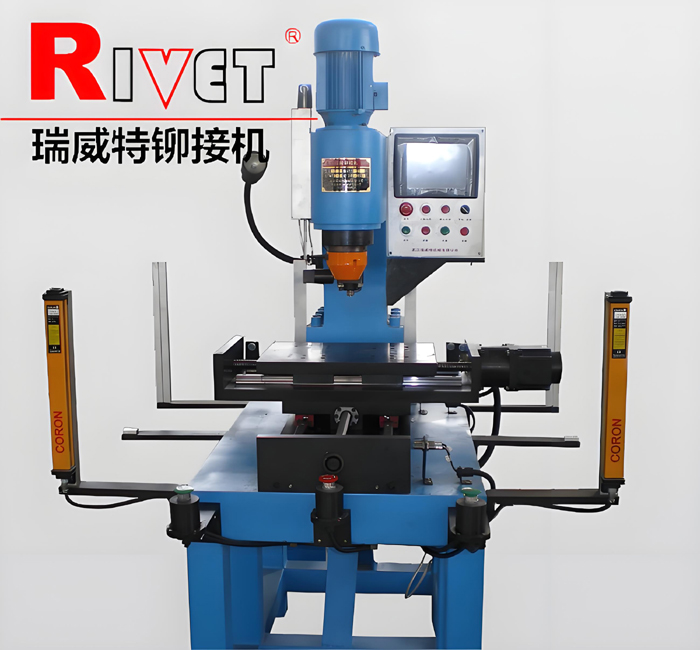

JM12-PLC(汽车缸盖铆接机)


机器特点:

应用自动化技术

电脑程控、操作方便**

具有X、Y、Z轴方向程序控制

12.1寸液晶触摸式彩屏

工件自动定位夹紧

数字式压力传感器

多处安全传感器

可单头或多头设计

全功能液压站

手动、半自动、自动、切换

显示当前工作压力

全机铝合金有机玻璃安防护

远程自动卸荷

延时自动关机

可预留液压同步夹具接口


机器工作流程:

开机、系统回零。

在设备人工操作位置,操作人员将零件放至在工装上,由气动夹具快速夹紧。

启动设备自动把定位工装及工件进给到初个铆接位置并锁定(由电机锁相实现)

铆头下降进行铆接(下降距离可以设置)。

当铆头下降到设定的铆接位置时完成单点铆接。

控制铆接油缸动作、退回(退回距离可设置)。

纵、横向移动工件和夹具到下一个铆接点位。

从复以上步骤。

铆接完成后、设备自动把定位工装及零件移动到人工操作位置并自动松开夹紧气缸。

二维数控工作台:

工作台台面550mmx350mm

采用矩形导轨。

由步进电机及滚珠丝杆驱动。

由行程开关确定零位。

移动程序为:X450mmY330mm,Z60mm

定位精度±0.05mm

安全措施:

 *每个运动机构都安装限限位开关。

 *双手按钮和急停开关。

 *每个运动机构都限硬限位措施。

 *每个运动机构都有零位开关、一保证设备的一致性。

 *设备操作位置安装安全光幕。

 *设备区域安全围栏保护。

设备主要配置清单:

 定位工装                瑞威特

 X向直线导轨               台湾

 Y向直线导轨               台湾

 X向丝杆                  台湾

 步进电机                 深圳

 驱动器                   深圳

 液晶触模屏                三菱

 PLC                                                    三菱

 模块                     三菱

 安全光幕                超荣电子

 光栅尺                  长春三峰
