JYJ-4 (多头挤压机）

 挤压机加工铝合金梯子（也叫踏棍起鼓），适和加工”D”-形和“O”-形管踏棍起鼓，这类管材可以加工成单片梯和伸缩梯，但不适和加工成多功能梯。踏棍和梯梆（框）也很重要，通常分为下列几种：

1. “O"-形管踏棍和“C”-形槽梯框。(内外起鼓）

2. “D”-形管踏棍和“C”-形槽梯框。（内外起鼓）

3. “O"-形踏棍和”工“-字形体款。（内外起鼓）

4. 方形踏棍和矩形体框。（1：内起鼓外翻边。2：内涨牙外起鼓）

5. 椭圆踏棍和“工”-字形梯框。（内外起鼓）

踏棍挤压起鼓机

技术参数：

◙ 压力                                                 63Kn

◙ 输出                                                  6.3MPa

◙ 功率                                                  4Kw

◙ 油缸形程                                           150mmX2

◙ 梯宽范围                                          300mm-550mm

◙挤压油缸移动                                     150mmX4

◙ 起鼓高度                                          1mm-4mm 可调

◙ 一个工作循环                      0.1-99秒

◙ 适用管材                                        D-形管、O-形管、方管、炬形管等

◙ 油箱容量                                          240公斤（46#液压油）

◙ 一个工作循环                                   1-99秒（按需要设定）

◙ 外形尺寸                                          2400mmX600mmX1700mm

◙ 净重                                                1100公斤

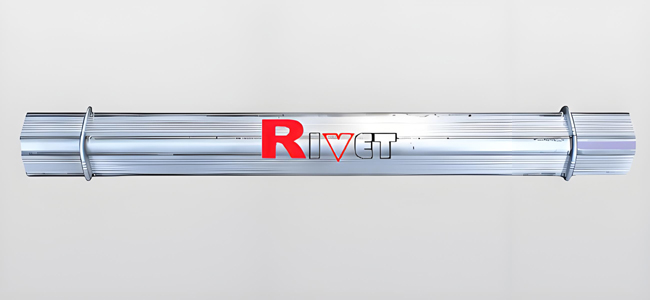

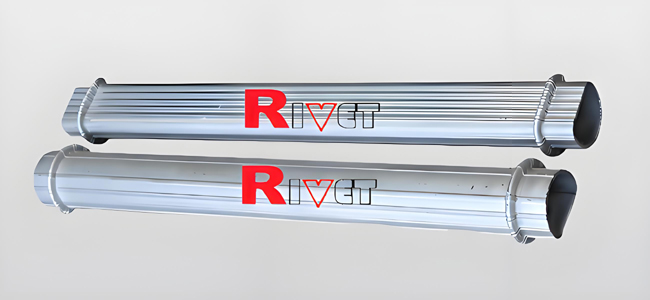

挤压样品

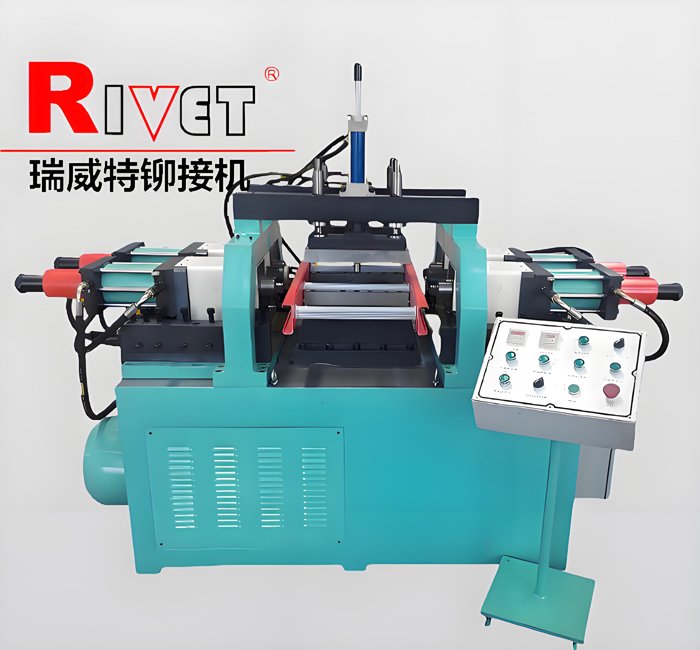

第二台机（装上梯框加工）

技术参数：

◎ 压力                                                   140Kn

◎输出                                                   14MPa

◎功率                                                   11Kw

◎油缸形程                                            150mmX4

◎梯宽范围                                            300mm-550mm

◎挤压油缸移动                                     150mmX4

◎起鼓高度                                            1mm-4mm 可调

◎适用管材                                          D-形管、O-形管、方管、炬形管等

◎油箱容量                                            240公斤（46#液压油）

◎ 一个工作循环                                     1-99秒（按需要设定）

◎一次完成梯步                        2-步

◎ 外形尺寸                                           2400mmX1000mmX1700mm

◎ 净重                                                 1800公斤

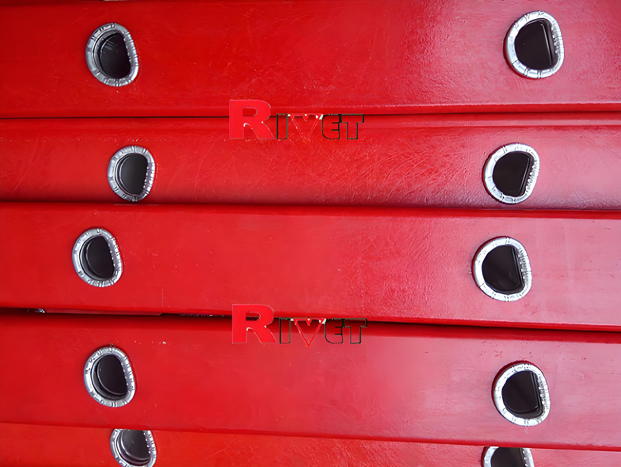

加工后的样品
