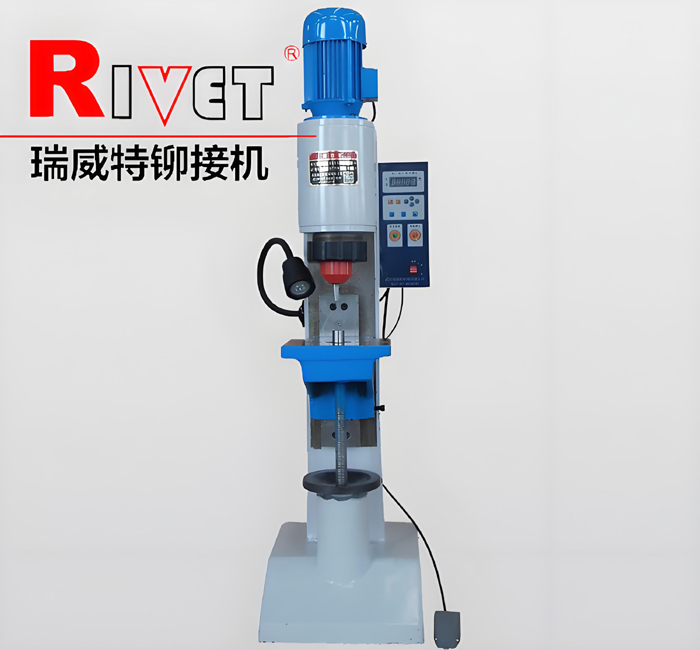

BM9Q (气动摆辗铆接机）

机器特点：

■中型立式设计

■铆接直径Φ9mm（实心钢铆钉）

■气压驱动，无级调压

■旋转部分外罩防护

■可预留气动同步夹具 接口

■方形升降工作台，手柄锁定

■铆接时间设定，手动、自动、切换

技术参数：

▲铆接铆钉直径范围                Φ2mm~Φ9mm (实心45#钢铆成平头）

▲铆接压力                             14Kn

▲铆头工作行程                       30mm

▲铆头到工作台距离                245mm

▲工作台升降距离                    245mm

▲工作台中心定位孔直径         Φ16mm

▲喉深                                      160mm

▲铆头伸出长度                        50mm

▲工作台尺寸                            260mm×230mm

▲功耗                                       0.75Kw

▲驱动方式                                气动

▲外形尺寸                               730mm×490mm×1470mm

▲机床净重                                250Kg

▲气源要求                                 压力4-5kgf/cm2  流量0.05立方米/分钟
