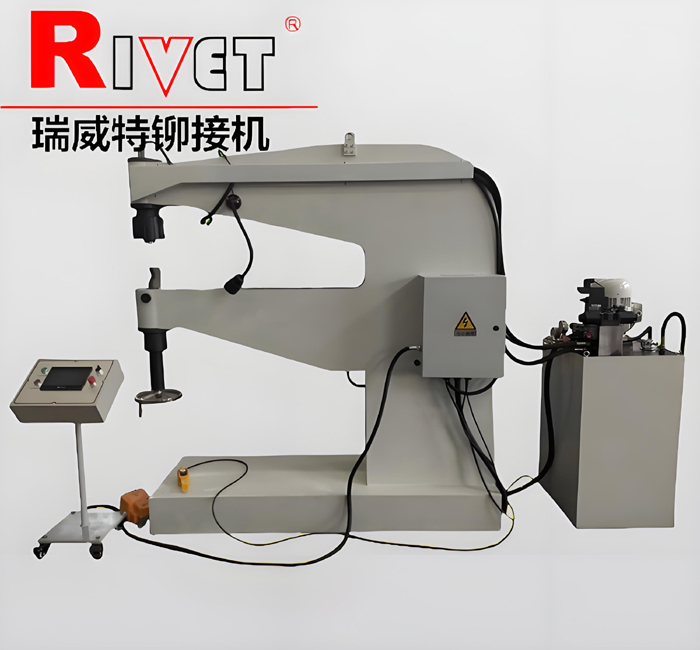

YM50KN-1M型专用压铆机 大喉深压铆机

产品分类: 机头与非标铆接机

YM50KN-1M型专用压铆机 大喉深压铆机

订购热线:13971118161、 13477091310

立即咨询
产品详情

YM50KN-1M型专用铆接机

A.产品描述:

          本设备用于铆接复合材料锥筒部件、其外形为薄壁锥筒形,具体尺寸为大头端Φ1010mm,

    小头端为Φ926mm,壁厚为4.04mm-2.6mm。

B.加工内容:

            铆接安装座零件、壳体安装座零件、两端安装边与壳体铆接。铆接的铆钉种类为不锈钢

    沉头铆钉(1Cr18Ni9Ti),规格分别为Φ3mm,Φ3.5mm,Φ5mm.

C.功能:

             1.直冲式液压铆接。

             2.带有工件压紧器、将工件与壳体压紧后铆接。

             3.铆接头快速更换。

             4.下铆头手轮丝杠调节。

             5.可手动设定和调节液压升降、系统压力、主缸压力、压紧缸压力、下铆头升降控制、

                 升降速度、升降行程等。


D.主要性能指标:

     ▲ 机器结构                C-

  ▲ 喉深                                               1000mm

  ▲ 喉口                                                435mm

  ▲ 压力                                                50Kn

  ▲ 动作形式                                        液压驱动

  ▲ 下铆头驱动                                    手轮升降

  ▲ 下铆头升降速度                            10-200mm/Min

  ▲ 上、下铆头同轴度                         0.5mm

  ▲ 上、下铆头底座端面平行度           0.05mm

  ▲ 悬臂高度几何尺寸                          <600

  ▲ 悬臂宽度几何尺寸                         <200

  ▲ 主缸(上铆头)工作行程               75mm

  ▲ 压紧缸工作行程                             10mm


E.功能附件:

   压紧套形式                                         圆柱形压紧套

   压紧力可调                                          0.5-5Kn

   旋转范围                                              0-360°

   旋转调节                                               手动自由调节

   材料                                                     热处理:淬火处理 HRC55~62

   机床射灯2个                                       安全位置保证工作照明

   液压系统冷却                                     风冷


F.技术要求:

          1.液压缸升降、系统压力、主缸压铆力、下铆头升降控制、升降速度、升降行程等功能在

   同一版面上集中控制,可以设置和调节以上参数。下铆头升降机构为手动丝杆,到底位置停止

   并自锁(或加外锁紧装置)。

          2.设备独立可移动控制台(底部安装4个万向轮)。

          3.带防误踩装置的脚踏开关。

          4.急停开关设置为任何紧急情况可使压铆头快速返回。

          5.床身上液压管路、电路按实际需要加金属防护罩。

          6.主要电器元件先用施耐德品牌。

          7.上铆头与液压缸缸体使用硬质处理、加一淬火处理。

          8.金属表面发黑处理。

G.液压系统:

         1.液压系统采用集约式阀块、组件选用湖北液压件厂或北京华德液压件厂通规格同档次产

             品。上液压缸为复合缸,主缸行程75mm,压紧缸行程10mm,进给速度及压力可调,回

            程采用急回装置。公称压力为50Kn,液体工作压力为6.3MPa,流量2.5L/Min.

         2.在空中面板上设定工作压力,然后件按钮旋转至“调整”位置,按下手持开关,可以控制上

            铆头上升、下降并可以在行程范围内停止。

         3.手动模式铆接过程,在控制版面上设置工作压力,将按钮旋转至“手动”,踩下脚踏开关,

             活塞即进行先压紧再铆接的动作,当到达设定的铆接压力,经一定时间的延时后松开脚

             踏开关,活塞即退回,中途任何时候松开脚踏开关、活塞可急回。

         4.自动模式工作过程,在控制版面上设置工作压力,将按钮旋转至“自动”,踩下脚踏开关,

            活塞即进行先压紧再铆接的动作,当到达设定的铆接压力,经一定时间的延时后松开脚

             踏开关,活塞即退回,出现紧急情况时需要安下红色的急停开关,活塞可急回。
