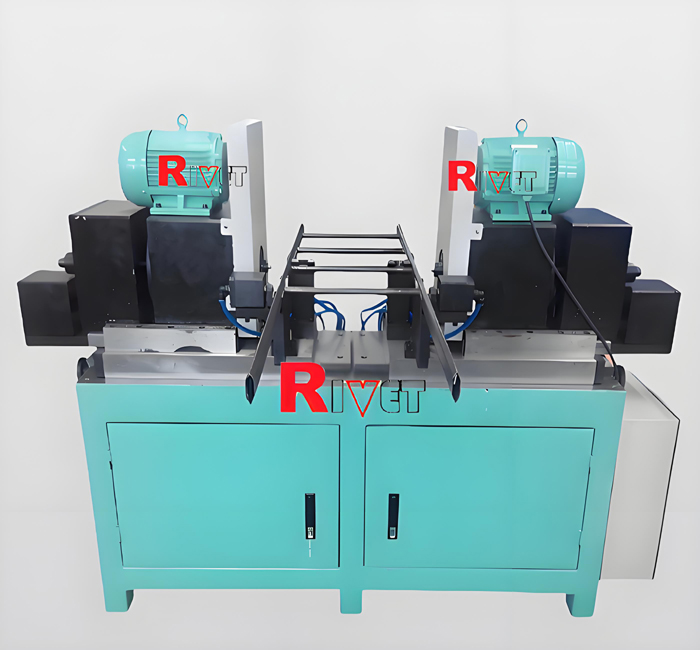

XYJ (钢管梯子涨牙机-旋牙机）

  武汉瑞威特机械有限公司的产品不断更新与发展，近年来利用自己的铆接技术先后开发出二十多款梯子铆接机及梯子生产机加工设备。其各种梯子铆接机设备涵盖了目前外市场是能见到的所有梯子设备，此钢管梯外径20mm,内径12mm,壁厚1.5mm.

      本机床是电缆梯架旋牙的专机，有手动、自动两种工作方式.当机床调试、调整时，将转换开关转在手动状态，先不启动主轴电机，放上穿装好了的电缆梯架，转动调整手轮，使钢管露出合适铆接量（4.5-5mm），锁紧导轨板。按下旋牙头进/退开关，使滑台前进，旋牙头进入钢管，调整螺钉，确定起牙位置，关断旋牙头进/退开关，使滑台退回到位，启动主轴电机，定位缸进/退开关打通，夹紧缸升/降开关打通，旋牙头进/退打通，将旋牙微调螺母进给量调到旋压值（***靠近气缸），旋牙缸进/退开关打通，观看旋牙的效果，逐渐加大进给量，直到成形效果达到要求，锁死进给微调螺母，先关断旋牙进/退开关，再关断旋牙头进/退开关，然后关断定位缸进/退，夹紧缸升/降开关，调整完毕。将转换开关转到自动，放上穿装好的电缆梯架，按下旋牙启动，则自动实现对中、锁紧、滑台前进，旋牙成形。滑台退回，松开锁紧对中人工移动一个步距，再按下旋牙启动，则又实现一个旋牙成形。

主要技术参数：

◙ 电机型号/功率               MN2-100L-6/1.5KW

◙ 使用空气压力                0.7MPa

◙ 铆接宽度                    200-800mm

◙ 铆接跨距                    250mm

◙ 旋牙钢管内径                Φ8mm-Φ40mm

◙ 旋牙厚度                    0.5mm-3mm

◙  旋牙材料                    钢管、不锈钢管，镀锌钢管等

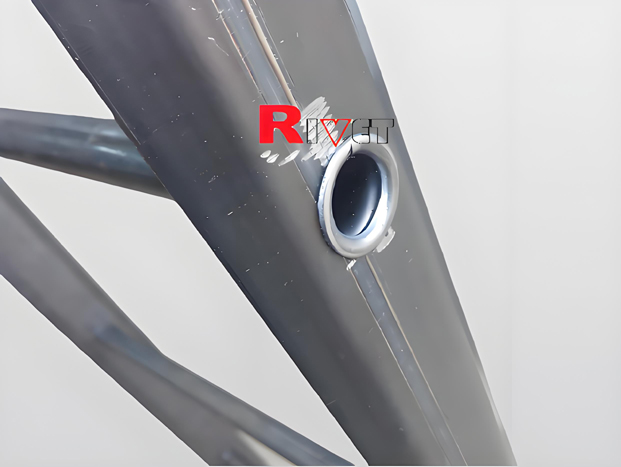

加工后样品
