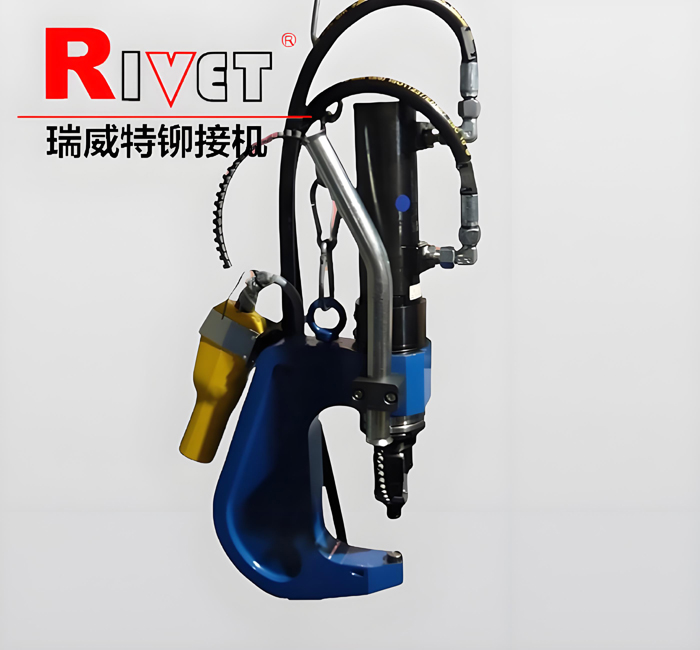

ZCM-5(自冲铆接机）

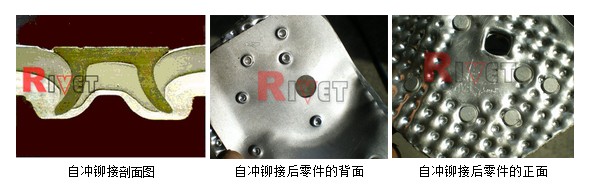

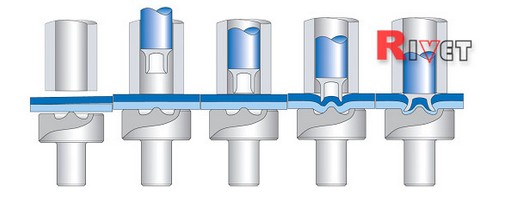

   技术原理及流程：压边圈**向下运动对铆接材料进行预压紧，以防止材料在铆钉的作用力下向凹模内流动，而后冲头向下运动推动铆钉向下刺穿上层材料。在凹模与冲头的共同作用下铆钉尾部在下层金属中张开形成喇叭口形状以便锁止，达到连接目的。铆接两层相同金属材料时，较厚的放在下层；铆接两层不同金属材料时，将塑的材料放在下层；铆接金属与非金属材料时，将金属材料放在下层。

主要特点：

■无需预先打孔，无废料，无铁屑产生

■自冲铆铆接允许带有非金属夹层的材料进行铆接；

■自冲铆铆接点没有热应力集中，不会破坏材料表面镀层

■自冲铆铆接点是利用特定模具冲压成型，铆接稳定

■通过检测铆接点外形几何尺寸可以简便地进行铆接质量判定，还可以实现无损伤检测；

■ 自冲铆铆接设备可以集成多点铆接于一个冲程内完成

■自冲铆铆接设备能耗低，没有烟尘排放，没有噪音污染

■在设备的一个冲程内完成铆接！工序简单，节省人工成本

■不损伤连接点出工作的镀层或涂层，无须后序喷漆、电镀

技术参数：

▲压力                      50Kn

▲工作压力                 31.5Mpa

▲铆接频率                 15-25次/分

▲额定流量                 18升/分

▲喉深                      80mm

▲开口尺寸                 30mm  **60mm

▲功率                     4Kw

▲钳体重量                  20Kg

▲机器重量                  180Kg

▲油箱容量                  100升

▲控制方式                  手柄

▲压力显示                  有

▲平衡器                    有
